Как изготовить браслеты противоскольжения своими руками? 8 шагов сборки

КаскадЦентр занимается изготовлением браслетов противоскольжения на колеса с 2015 года. За это время были собраны и проданы тысячи изделий, получены десятки отзывов от наших покупателей, за что мы им благодарны.

Если у вас останутся вопросы, то пишите, звоните, мы на связи! +79127080010 телефон, WhatsApp, Viber [email protected]

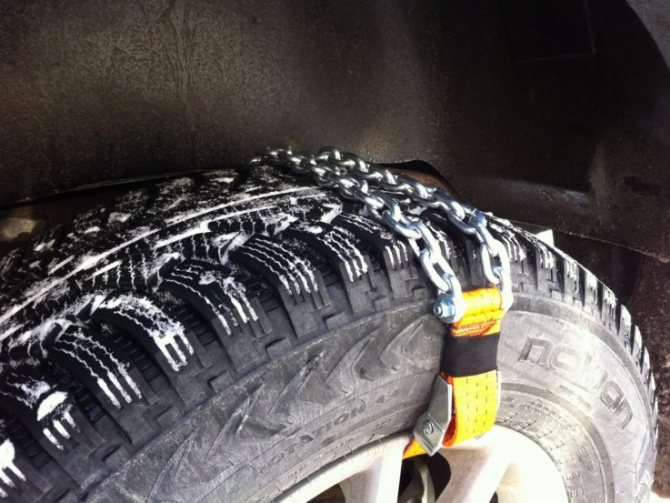

Назначение браслетов

Конструкция браслетов противоскольжения представляет собой сочетание нескольких частей: цепь, ремешок и самозатягивающийся замок. В отличие от цепей, браслеты не нужно устанавливать заранее, их можно закрепить непосредственно перед гололёдом или перед проездом по скользкой дороге.

Подобные устройства позволяют спокойно проезжать по снежным дорогам, избегать пробуксовки, а также обеспечивать дополнительную безопасность за счёт более плотного сцепления с дорожным покрытием. Часто браслеты приобретают владельцы автомобилей перед поездкой в горную местность, перед сильными снегопадами или заморозками. Огромным плюсом является то, что установить браслет на покрышку может каждый: для этого не нужно особых навыков или знаний.

Несколько способов повышения проходимости автомобиля

• Установка на колеса шин повышенной проходимости с крупными и высокими элементами протектора.
• Надевание цепей на колеса.

Покрышки с высокими грунтозацепами обладают большим сопротивлением качению, из-за чего значительно возрастает расход горючего. А еще они сильно шумят, поэтому езда на них некомфортная. Еще более затратна и некомфортная езда на цепях. Для надевания цепей на колеса нужно поднимать автомобиль на домкрате. Что не всегда возможно из-за проваливающегося в грязь или в снег домкрата. Поэтому надевать цепи на колеса перед бездорожьем довольно трудно.

Устройство и преимущества браслетов противоскольжения

Браслет противоскольжения состоит из двух отрезков цепи с попарно соединенными концами и двух ремней, один из которых с пряжкой, а другой свободный. Он надевается на колесо так, чтобы цепь, образуя грунтозацепы, лежала на протекторе в два ряда с небольшим промежутком между ними. Свободный конец ремня продевается в отверстие колесного диска, и после затягивания застегивается пряжкой с другой стороны браслета. Одного браслета, надетого на ведущее колесо для существенного повышения проходимости, конечно, недостаточно. Комплект браслетов обычно состоит из 6 штук. Для автомобиля с одним ведущим мостом этого достаточно. Для полноприводного автомобиля лучше купить или сделать два таких комплекта. Надевать браслеты нужно по 3 штуки на каждое ведущие колесо с равными промежутками. Такие комплекты можно купить или сделать самостоятельно. Основное преимущество браслетов перед цепями состоит в том, что их можно надевать на колеса не поднимая машины домкратом. То есть надевать их перед проблемным участком пути, не составит труда, а по хорошей дороге можно передвигаться без них. Их можно надеть даже на застрявший автомобиль.

Эффективность применения браслетов также высока как цепей, так как грунтозацепы образуются тем же способом.

Но не переоценивайте повышения проходимости с их помощью. Если автомобиль ляжет днищем на грязь или снег, они не смогут помочь. К преимуществам этого устройства, безусловно, относится невысокая стоимость и безопасность эксплуатации. В случае порыва ремня крепления браслет просто слетит с колеса, не причинив вреда кузову. Некоторые источники отмечают повышенный износ резины при использовании этого устройства. Мне же думается, что если не ездить на браслетах постоянно, то износ не возрастет.

Как это ни странно, но в нашей стране браслеты противоскольжения не так широко используются, как в бесснежной по нашим меркам Европе. Объясняется это, видимо, полным запретом шипованной резины в некоторых странах, и многолетней привычкой водителей иметь при себе такое устройство на всякий случай (такими устройствами там пользуются с 20 годов прошлого века). Да и то, что там есть дороги движение, по которым при определенных условиях без такого аксессуара запрещено. Тоже, видимо, играет свою роль. На них даже установлены специальные дорожные знаки, которые открывают или закрывают в зависимости от погодных условий.

Характеристика браслетов противоскольжения

Несмотря на общую схему работы браслетов противоскольжения, есть несколько различных вариантов. В основном все модели отличаются между собой размером и количеством цепочек.

Размер напрямую зависит от вида автомобиля:

• для легковых машин подойдут браслеты с одним рядом цепей;
• для средних микроавтобусов и внедорожников понадобятся более толстые варианты с двумя рядами цепей;
• для грузовиков и автобусов — профессиональные крупные браслеты с толстыми цепями в два — три ряда.

По своему действию браслеты практически аналогичными стандартным цепям. В таком случае, как понять, когда нужны цепи, а когда можно обойтись более лёгким вариантом?

Если вы планируете длительную поездку, на протяжении которой всё время предстоит езда по снежным опасным дорогам, то лучше сразу же установить специальные цепи. Если в пути предполагается, что лишь небольшая его часть будет заснеженной, то браслеты являются более оптимальным вариантом.

Достоинства браслетов

Если рассматривать преимущества браслетов, то в первую очередь следует отметить, что цепи на колеса своими руками сделать очень трудно, в отличие от более простого варианта.

Браслеты противоскольжения обходятся на порядок дешевле за счёт небольшого количество деталей, а также простоты изготовления. Помимо этого, для многих водителей большим преимуществом является то, что подобные браслеты намного меньше вредят покрышкам в отличие от цепей.

Самодельные браслеты противоскольжения легко закрепить в пути, для этого понадобится лишь несколько свободных минут. Также просто в дальнейшем их снять.

Недостатки браслетов

Несмотря на большое количество плюсов, есть и несколько минусов:

• если неправильно закрепить браслет, то в пути он может отстегнуться;
• не всегда подходят для горных дорог.

Очевидно, что преимуществ у браслетов от скольжения намного больше, чем недостатков. Однако многое зависит также от качества продукта и от того, насколько правильно он был закреплён на колесах.

Браслет противоскольжения и его виды

Попросту, браслет или цепь — это всего лишь дополнительный протектор, который может быть демонтирован в любой момент, как и установлен. По возможности быстро и просто. Несмотря на простоту устройства, конструктивных решений этих браслетов и цепей довольно много. Подобрать можно как на легкое заснеженное покрытие, так и на смертельную грязь и глубокий снег. Учитывая, конечно, возможности машины. За счет крупного грунтозацепа браслет помогает преодолеть даже каменистые обледенелые склоны или голый лед и во много раз поднимает проходимость автомобиля.

Противопробуксовочные устройства делятся на два вида:

• цепи;
• браслеты.

Цепь может быть одна, обвивать все колесо, а браслет может состоять из отдельных пластиковых или армированных полос. таких полос на каждое колесо может быть от одной до пяти-шести штук.

Готовые браслеты противоскольжения

Если вы не хотите самостоятельно заниматься изготовлением браслетов противоскольжения, то всегда можно приобрести готовый вариант. В магазинах представлен огромный ассортимент самых разнообразных вариантов, отличающихся между собой, как качеством, так и ценой. Выбирать следует обязательно, учитывая особенности своего автомобиля, а также факторы той местности, куда вы направляетесь. Посетив магазин, сразу же можно понять, что готовая продукция разделяется на «мягкие» и «жесткие» варианты. Рассмотрим, в чём их отличия.

Жёсткие цепи

Жёсткие цепи изготавливаются из особого плетения металлических и армированных цепей. Такой метод позволяет спокойно проезжать глубокие сугробы, обледенённые дороги, подъёмы и спуски. Необходимо учитывать, что после того, как вы закрепили жёсткие браслеты на колёса, ездить рекомендуется со скоростью не больше 40 км в час. Именно это является самым большим минусом данного варианта. Однако, если вам предстоит поездка по бездорожью или же по горному серпантину, то это оптимальный способ обезопасить себя и автомобиль.

Крайне не рекомендуется использовать жёстки цепи постоянно: резина начнёт намного быстрее истираться.

Виды колесных цепей

Разные виды защитных цепей

Существуют две основные разновидности цепей противоскольжения: мягкие и жесткие. В мягких цепях в роли поперечин выступают резиновые «грунтозацепы», тогда как жесткие соединяются при помощи звеньевых элементов. Кроме того, различают две разновидности рисунка цепей: «лесенка» и «ромбик» (другое название – «соты»). В случае рисунка «лесенка» соединения между продольными тросами выполняются в виде прямых линий, расположенных поперек аналогично веревочной лестнице. Соединения в цепях с рисунком типа «ромб» или «соты» выполняются по диагонали, в результате чего получается переплетенная конструкция.

Цепи противоскольжения также классифицируются по следующим признакам:

• размер;
• форма звеньев или «грунтозацепов»;
• материал изготовления: сталь, алюминий, титан, стеклопластик с армированием и так далее.

В ряде случаев выполняется дополнительное армирование колесных цепных конструкций при помощи металлических шипов. Однозначно ответить на вопрос о том, какую именно разновидность цепей стоит предпочесть, достаточно сложно, поскольку индивидуальные характеристики во многом зависят от планируемых условий эксплуатации. В частности, жесткие цепи лучше, чем мягкие, подходят для передвижения в условиях тяжелого бездорожья, такого как рыхлый снег или грязь.

При этом с жесткими конструкциями связаны и определенные ограничения, поскольку при скорости, превышающей 40 км/ч, возникает риск повреждения трансмиссии. В случае же мягких цепей противоскольжения, оптимально подходящих для обледенелых или немного раскисших участков дороги, можно разгоняться до 80 км/ч. При этом изнашивание резины существенно снижается по сравнению с жесткими цепями.

Аналогичная ситуация и с размерами цепей: увеличение звеньев повышает проходимость, но при этом возрастает и масса конструкции, а движение автомобиля на ровных участках дороги становится более сложным и неприятным. К тому же сильнее нагружается трансмиссия и ускоряется изнашивание резины.

Изготовление браслетов противоскольжения своими руками

Отличительной особенностью браслетов противоскольжения является то, что при наличии небольшого опыта можно самостоятельно не только закрепить их, но и изготовить. Рассмотрим, какие материалы для этого понадобятся, а также подробную инструкцию.

Материалы для браслетов

Изготовить цепи противоскольжения своими руками не так уж и трудно. Для этого необходимо приобрести:

• цепь на резину — одну или две полоски по 15 звеньев (количество полосок зависит от выбранного варианта браслета);
• болты М5 — 2 штуки;
• гайки М5 — 16 шт;
• самоконтрящиеся гайки М5 — 2 шт;
• кузовные шайбы — 8 шт;
• самозатягивающийся замок — 1 штука.

Все данные материалы рассчитаны на изготовление одного браслета. Для легкого автомобиля, в среднем, понадобится 12 готовых изделий (по 3 браслета на колесо). Также следует учесть, что в зависимости от вашего автомобиля, количество и размер комплектующих могут меняться.

Найти и купить указанные выше детали можно, как в магазине для автолюбителей, так и в строительных отделах.

Пошаговая инструкция

Изготовить браслеты противоскольжения своими руками можно следующим образом:

• берем цепь и на один конец закрепляем болт с помощью шайбы;
• накручиваем на бол 8 гаек;
• соединяем второй кусок цепи с помощью самоконтрящейся гайки;
• повторяем действия с противоположными концами двух кусков цепи;
• отмеряем необходимый размер браслета;
• к любой стороне браслета просовываем ремень с самозатягивающимся замком;
• тестируем полученный браслет на колёсах;
• при необходимости можно отрезать лишнюю часть ремня.

Выполнив данные действия несколько раз, вы получите полный комплект готовых браслетов противоскольжения за доступные деньги. В зависимости от собственных пожеланий можно менять размеры болтов, количество цепей, длину ремней и так далее.

Как сделать браслеты для колес?

Чтобы сделать браслеты для колес своими руками, потребуются следующие материалы для сборки одного такого устройства:

• Измерить ширину шины и купить два отрезка длиной ширина шины «плюс» сантиметров 7. Цепь следует выбрать такую, чтобы можно было просунуть в звено цепи болт М8 (метрический болт диаметром 8 мм). Стыки звеньев обязательно должны быть сварены. Крупные звенья цепи обеспечат лучшее зацепление, чем мелкие. Также следует учесть минимальное расстояние от рисунка шины до арки крыла. Надо установить такую цепь, чтобы до арки крыла было нормальное расстояние, иначе, если грязь забьется под цепь, она может задеть крыло.
• Потребуется 2 болта М8.
• Две трубки стальные, примерно, длиной 4 см, а диаметром 8,5 мм, чтобы болты свободно проходили в них. Если нет трубок, то можно использовать гайки большего диаметра, чем М8, их нужно штук 8.
• Потребуется самоконтрящиеся две гайки для болтов М8.
• Шайбы внутренним диаметром 8 мм, а наружным, чтобы не проходила в звено цепи.
• Ремень с металлической пряжкой или одна стропа, которая называется тракса.
• Ремень без пряжки или одна стропа.
• Толстые нити из капрона.

Инструменты для создания и установки браслетов противоскольжения:

1. Ключи рожковые для гаек и болтов М8.
2. Шило.

Для определения ширины резины, можно посмотреть маркировку, нанесенную сбоку на шину, .. .. .. / 70 R 14 (вместо точек указывается ширина протектора в мм).

Стропы можно купить в магазине товаров для альпинистов.

После приобретения вышеперечисленных товаров, приступаем к сборке. Сборка простая:

• Надеть шайбу на болт.
• На этот болт надеть последнее звено цепи.
• Надеть вторую шайбу.
• Надеть трубку или 4 гайки, и протянуть ключом.
• После протяжки, надеть третью шайбу.
• Надеть последнее звено второго отрезка цепи.
• Надеть 4-ю шайбу.
• Завернуть самоконтрящуюся гайку.

В таком же порядке собрать вторую половину браслета.

После того, как две половинки цепного браслета противоскольжения собраны, делаем следующее:

• Конец ремня для стяжки грузов просовываем через болт и прошиваем толстой капроновой нитью, используя для этого шило и иголку. После огибания болта, длину ремня оставляем сантиметров 10.
• Таким же макаром сшиваем второй ремень или стробу без пряжки. Длину конца этого ремня оставляем побольше, чтобы было удобнее скреплять. Уменьшить при необходимости можно в любое время.

Кому больше нравится формат видео, вот видео по теме:

Рекомендации:

1. Надевать следует цепи и браслеты только на ведущие колеса. На ведомых колесах от них толку нет, даже будут ухудшать проходимость и будут повышать сопротивление качению.
2. Число браслетов надевается столько, сколько будет оптимальным для конкретного радиуса колеса. Оптимальное число для дисков легковых автомобилей — это от 3 до 5.
3. Если еще не успели купить или сделать цепной браслет противоскольжения своими руками, и застряли в грязи или снегу, то попробовать подложить под колеса что-нибудь такое, что зацепится за протектор шины и протолкнет автомобиль. Для грузовиков (Зил, Газик и т.д.), а также Нива, Уаз, оптимально использовать просечку. Некоторые водители возят полметровые просечки.
4. Если цепь или браслет были использованы для проезда трудного участка пути, то после его прохождения, надо снять эти аксессуары, потому что они не предназначены для длительной эксплуатации.

Установка браслетов на колёса, варианты крепления

Установка браслетов на колёса не представляет особой проблемы. Есть несколько вариантов крепления, о которых необходимо знать. Разница между ними довольно существенная:

1. Первый вариант — устанавливать браслеты только на задние колёса. Такой метод актуален особенно для машин с передним приводом.
2. Второй вариант — устанавливать только на передние колёса. Соответственно, наиболее эффективен для авто с задним приводом.
3. Третий метод — устанавливать на все 4 колеса. Самый надежный и безопасный вариант, гарантирующий максимальное сцепление на дороге.

Главное правило, вне зависимости от метода крепления — это равномерное распределение браслетов. То есть, если всего вы крепите на колесо 3 ремня, то делать это необходимо в равной удалённости друг от друга. Только такой способ позволит минимизировать износ резины и добиться точного противоскольжения.

Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

Наш коллега Александр М. радостно согласился поделиться наработками, которые он воплотил в своем Jeep Grand Cherokee. Машина укомплектована резиной 245/75 R16, рисунок будущей цепи – «ромб», соединение участков – тросовое. Снимаем одно из колес и начинаем:

• Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.

• Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

• Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
• Одеть цепку на колесо.

• Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
• Оденьте на передний трос ушко талрепа.
• Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.

• Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
• Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Важно! Стяжка талрепом должна производится диагонально.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).

«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью. Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.

В остальном же все предельно просто. Достаточно нарезать 13-15 равных отрезков цепи, скрепить их цепью, изготовить замок или задействовать талреп (опять же, только в диагональном направлении), и приспособление готово к эксплуатации.

Эксплуатация браслетов противоскольжения

Использование браслетов противоскольжения требует определённых навыков, так как в противном случае именно они могут стать причиной ДТП или поломок.

Меры безопасности

Браслеты противоскольжения по отзывам владельцев необходимо использоваться следующим образом. Тщательно закрепить, несколько раз проверив прочность механизмов. После этого стоит проехать 100 — 200 метров по безопасной дороге, а затем выйти из автомобиля и повторной проверить крепления.

Такие меры безопасности предпринимаются для того, чтобы исключить вероятность отсоединения какого-либо браслета в пути или же поломки ремня. Также рекомендуется перед особо опасными поездками заменить старые крепления, которые эксплуатировались год или более в постоянном режиме.

Применение браслетов противоскольжения

У многих автолюбителей, которые недавно столкнулись с проблемой снегопадов, сильных гололёдов и заносов, возникает вопрос, на каком этапе пути необходимо закрепить браслеты и стоит ли их применять постоянно. Чтобы ответить на данный вопрос, необходимо рассмотреть две ситуации.

Если водитель постоянно ездит в городе, который нормально очищается от снега, но изредка всё равно возникает необходимость в дополнительном варианте противоскольжения, то закреплять браслеты стоит непосредственно перед возникновением опасного участка дороги. Особенно в городе сделать это просто, можно остановиться и закрепить браслеты.

Если же вы планируете дальнюю поездку, то необходимо заранее позаботиться о том, где именно закрепить браслеты, так как не на всех трассах есть возможность сделать остановку.

Изготовление простейшей самодельной цепи на автомобильные колеса

Не всегда есть возможность приобрести устройство противоскольжения – высокая цена и отсутствие в наличии нужного размера заставляет автовладельцев решать такие вопросы самостоятельно. Нужно сказать, что это довольно-таки неплохой выбор – все необходимые комплектующие всегда в наличии в метизных магазинах. В критической ситуации можно попытаться элементарно обмотать покрышку тросом или отрезком металлического такелажа, но не каждый возит с собой подобный набор. Более того, для системы тормозов дискового типа такой вариант абсолютно противопоказан – подобная конструкция нарушит работу механизмов. Поэтому стоит заранее приготовить самодельные цепи на колеса, для чего понадобятся:

• стальная цепь сечением не менее 5мм;
• крючки;
• карабины с закручивающейся муфтой;
• устройство для натяжения;
• болты, гайки и шайбы.

Размеры заготовок зависят от габаритов используемой шины, поэтому важно предварительно замерить нужные показатели. Количество поперечных деталей также индивидуально – народные умельцы рекомендуют делать так, чтобы в плоскости соприкосновения покрышки с грунтом находилось сразу две «поперечины». Благодаря такой схеме увеличатся тяговые характеристики и надежность всего изделия. Процесс подготовительных действий и сборка цепей на колеса своими руками состоят из пунктов:

• нарезка продольных заготовок;
• нарезка поперечных деталей;
• закрепление поперечного элемента на 6 звене продольной цепи;
• монтаж последующих «поперечин» через каждые 9 звеньев с помощью колец или крючков;
• посередине одной продольной заготовки закрепить отрезок, состоящий из 6 звеньев и натяжного устройства с крюком.

Как видно из описания, при наличии определенной сноровки и инструмента, операция займет не более 40 минут. Владеющие опытом сварочных работ могут применить его на практике и отказаться от резьбовых соединений, что непременно скажется на качестве оборудования.

Проверив надежность готового изделия, остается только установить его на автомобиль.
