Ваз 21053 ремонт своими руками видео редуктора рулевого механизма

Неисправности редуктора рулевого механизма.

Редуктор ваз 2107 не нуждается в чрезмерном вмешательстве. Основное условие нормальной работы — наличие смазки. Скрипы или посторонние звуки в конструкции — это часто встречающееся повреждение. Так как в этой модели руль крепится к валу с помощью шлицов, затянутых гайкой, то в случае ослабления крепления, шлицы будут наиболее подвергнуты износу, а руль будет болтаться. Из крестовин карданного вала могут послышаться скрипы, которые появляются в результате износа деталей механизма или не хватает смазки.

Также, часто встречается поломка люфта руля. Карданный вал может сняться и как результат возникает зазор. Что бы отрегулировать рулевую колонку, предусматривают болт с контргайкой. Гайку оттягивают и вкручивают болт до того момента, пока люфт не придет в нормальное состояние. Затем эту гайку затягивают и фиксируют в нужном положении. Руль после этого процесса будет крутиться гораздо туже, но люфт будет уменьшен.

Перед тем как начинать проверку неисправности рулевого механизма, при условии выявленных симптомов, нужно отрегулировать зацепление. В случае, если регулировка прошла безуспешно (например руль туго вращается, а люфт не исчез), то следует разобрать редуктор, чтобы найти неисправные или неработающие части механизма.

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

• Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
• Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
• Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
• После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
• После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Поэтапная замена рулевого колеса

Самостоятельно снять руль в ВАЗ-2107 можно, но чтобы процесс был выполнен правильно, нужно выполнять его поэтапно:

1. Блокировка аккумуляторной батареи должна быть произведена в первую очередь, чтобы предотвратить короткое замыкание. Для этого будет достаточно отсоединить минусовую клемму от аккумулятора.
2. Используя отвертку небольшого размера, нужно поддеть логотип «Лада», который украшает середину руля. Данный логотип является не только украшением рулевого колеса, но и оригинальной заглушкой, которая прикрывает крепежный элемент.
3. После того как заглушка будет устранена, внутри можно увидеть гайку размером на 24, которую и предстоит отвинтить. Перед отвинчиванием нужно установить рулевое колесо в такое положение, при котором колеса машины будут «смотреть» прямо от кузова.
4. Головку размером на 24 нужно вставить в удлинитель, чтобы удобно было надеть инструмент на фиксирующую гайку. Далее нужно такое приспособление вставить в так называемый вороток и резким движением против часовой стрелки попытаться повернуть фиксатор. При этом следует коленями придерживать руль, чтобы конструкция не поворачивалась при отвинчивании фиксатора. Если не снимается гайка с первого раза, нужно повторить весь процесс заново, но полностью отвинчивать фиксатор специалисты не рекомендуют. Объясняется это тем, что рулевое колесо довольно прочно крепится к валу, и если его снять резким рывком, то конструкция может сильно ударить человека в грудь.
5. Почувствовав, что фиксация крепежа ослабилась, нужно начать раскачивать рулевое колесо в разные стороны. Полностью снимать руль с вала можно будет после того, как раздастся своеобразный щелчок. Это укажет на то, что руль начинает биться о гайку, поэтому фиксатор можно без опаски полностью отвинчивать.

Проверка рулевого редуктора.

После регулировки рулевого редуктора автомобиля ваз 2107, возможно осевое смещение руля. Его можно обнаружить, если передние колеса поставить в прямолинейное положение и в этот момент дернуть рулевое колесо вверх, в этом случае вал сместится.

Для исправления дефекта достаточно подложить под крышку редуктора пару прокладок.

Если люфт не исчез, то необходимо поменять все детали редуктора либо вала полностью.

Источник

Выбор новых деталей трапеции

Рулевое управление автомобиля

Поскольку автомобиль ВАЗ 2107 снят с производства, найти оригинальные запчасти становится все сложнее. На дорогах стран СНГ рулевые тяги приходят в негодность довольно часто, поэтому запас «родных» деталей давно исчерпан. В последние годы комплекты деталей трапеции поставляются на рынок несколькими известными производителями:

Качество рулевых тяг указанных производителей примерно одинаковое, о чём свидетельствуют отзывы автолюбителей на форумах. Поэтому выбор новой запчасти сводится к соблюдению 3 правил:

1. Остерегайтесь подделок и не покупайте детали в сомнительных торговых точках.
2. Избегайте рулевых тяг неизвестных брендов, продающихся по бросовой цене.
3. Не перепутайте левый длинный наконечник с правым, если меняете часть трапеции.

Как самостоятельно отрегулировать рулевой редуктор

В автомобилях классических моделей, таких, например, как ВАЗ 2107, основным элементом рулевого механизма является редуктор. Благодаря ему вращательные движения руля через систему тяг передаются передним колесам. Ремонт редуктора ВАЗ 2107 – явление достаточно редкое. Единственный случай – это замена рулевой червячной пары, в связи со значительным ее износом.

В остальных случаях можно обойтись стандартной процедурой технического обслуживания рулевой системы. Эти операции не представляют особой сложности и могут быть свободно выполнены своими руками. В рамках технического обслуживания заводом-изготовителем рекомендуется контроль уровня и периодическая замена масла редуктора рулевого механизма. Для этого снятие его с автомобиля не требуется, все операции выполняются без разборки.

Контроль уровня выполняется при помощи тонкой чистой отвертки. Ключом на 8 откручиваем пробку и отверткой проверяем наличие масла. Его уровень должен быть чуть ниже заливного отверстия. Если уровень меньше необходимого, нужно долить масло.

Для замены необходимо в первую очередь слить старую смазку. Это можно сделать, выполнив снятие крышки редуктора рулевого механизма, которая крепится четырьмя болтами. После того, как все масло вытечет, крышку ставят на место, и через заливное отверстие заливают новое. На этом замена смазки в рулевой может считаться оконченной.

Кроме вопроса контроля масла, периодически рекомендуется проверять наличие люфта рулевого механизма ВАЗ 2107. При его наличии выполняется регулировка. Для работы понадобится большая плоская отвертка и ключ на 19. Желательно так же привлечь помощника, вдвоем работа будет выполнена намного быстрее.

Для регулировки необходимо ключом на 19 отпустить контрящую гайку и плоской отверткой постепенно закручивать регулировочный винт. При этом помощник проверяет люфт, находясь в салоне автомобиля. После окончания регулировки, придерживая отверткой винт, фиксируем его положение при помощи контргайки.

Если регулировка для устранения люфта не помогла, значит червячная пара имеет слишком большой износ, и необходим ремонт. В таком случае решить проблему может только ее замена. Эту работу также можно выполнить своими руками, не прибегая к помощи специалистов.

Здесь уже потребуется полное снятие редуктора с автомобиля ВАЗ 2107:

• Отсоединяют наконечники тяг рулевой системы – расшплинтовывают их и ключом на 22 скручивают гайки.
• Отпускают хомут, которым крепится колонка и редуктор.
• Откручивают три болта, которыми редуктор крепится к кузову.

Дальнейшее снятие и ремонт никаких затруднений не вызовет. Следует лишь помнить несколько основных правил:

1. Червячная пара меняется комплектом, оба элемента одновременно.
2. После разборки/сборки обязательно выполняется регулировка.
3. Старую смазку лучше не заливать, а заменить новой.

После того, как ремонт окончен, редуктор собирается и устанавливается в обратной последовательности.

Источник

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

1. Ключом на 8 откручивают пробку заливного отверстия.
2. При помощи отвёртки или другого инструмента оценивают уровень масла в картере. Нормальный уровень должен быть по нижнему краю заливного отверстия.
3. Если нужно, производят доливку смазки с помощью шприца, пока она не начнёт вытекать из заливного отверстия.
4. Закручивают пробку и протирают рулевой редуктор от подтёков.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

1. Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.
2. Вторым шприцем заливают в редуктор новую смазку до нужного уровня, при этом рекомендуется вращать рулём.
3. Закручивают пробку и вытирают следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма «семёрки», профилактику, ремонт или замену узла может выполнить каждый владелец этого автомобиля. Поводом для ремонта являются характерные признаки неполадок в работе механизма. При обнаружении деталей с видимыми повреждениями, их замену производят в обязательном порядке. Поскольку рулевая колонка представляет собой один из ответственных узлов автомобиля, все действия нужно выполнять в строгой последовательности.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

• установить машину на ровную площадку;
• проверить давление в шинах, при необходимости подкачать их;
• выставить руль так, чтобы колеса были направлены параллельно оси машины;

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

1. Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
2. На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
3. Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
4. Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Замена наконечников

Реле стартера ваз 2107: назначение, неисправности и ремонт

Чтобы провести замену рулевых наконечников, нужно выполнить такие манипуляции:

1. Извлеките шплинты из отверстий в пальцах наконечников. Предварительно их нужно выпрямить с помощью плоскогубцев.
2. Выкрутите гайки с пальцев рулевых наконечников ВАЗ-2107.
3. Установите съемник и поочередно извлеките пальцы.
4. Измерьте длину всей тяги.
5. Ослабьте хомуты и добейтесь того, чтобы длина новой тяги была такой же точно – вкручивайте или выкручивайте наконечники. После этого затяните хомуты.
6. Установите тягу и закрутите гайки, зафиксируйте их шплинтами.
7. Проведите регулировку развала и схождения колес.

Если вы измерили длину старой тяги и поставили новую с точно такими же размерами, это не гарантирует того, что схождение будет правильным. Корректировку нужно проводить примерно каждые 10-15 тыс. км и нет гарантии того, что на старых тягах схождение было идеальным. Поэтому, чтобы избежать скорого износа резины, обязательно сделайте настройку.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

• не затянута центральная гайка крепления рулевого колеса на оси;
• ослаблена гайка крепления рулевой колонки к редуктору;
• не отрегулирован червячный редуктор рулевого механизма;
• изношены втулки маятника рулевого механизма;
• повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Неисправности наконечников

Поэтому, прежде чем грешить на неисправность наконечников, нужно внимательно проверить состояние всех остальных элементов подвески. Люфт и посторонний стук может появиться по причине выхода из строя шаровой опоры, а наконечники в этом случае оказываются не при чем.

Шаровые даже при вращении руля могут издавать скрипы, поэтому перед ремонтом обязательно проведите полную диагностику. Иногда может потребоваться только замена пыльника рулевого наконечника ВАЗ-2107. Если резиновый чехол порван или покрыт трещинами, но сам шарнир не пострадал, необходимо произвести разборку, промывку элемента и сборку с закладыванием новой смазки.

Устранение люфта в рулевом управлении

Прежде всего, проверку следует начать с карданного шарнира и его винтов. Прокручивайте регулировочный винт до необходимого показателя. После, снова проверьте наличие и величину люфта. В случае неудовлетворительных показателей, проделайте работу снова.

Если и это не помогло, значит причина поломки кроется в другом. Следующим пунктом необходимо загнать автомобиль в смотровую яму. Проблема люфта может быть заключена в шарнирах рулевых тяг. Скорее всего, эти детали изношены и есть необходимость в их замене или же крепкой фиксации. Также следует проверить крепление рулевых тяг и по надобности подтянуть их.

Однако если и это не устранило причину, значит скорей всего придется разобрать всю систему рулевого управления. Сделать это лучше в автосервисах, так как есть риск повредить систему.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Читать дальше: Как поменять цепь грм на ниве

выровнять колеса, установив их в положение, соответствующее прямолинейному движению;

• очистить крышку рулевого редуктора от грязи и масляных потеков;
• снять защитный колпачок с регулировочного винта;
• ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
• отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
• затяните контргайку, удерживая регулировочный винт отверткой;
• проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
• при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.

До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Замена внешнего короткого наконечника

Поскольку к наружной части трапеции можно подобраться со стороны колеса, разборку можно выполнить без смотровой канавы. Какие потребуются инструменты и материалы:

• накидные гаечные ключи размером 13 и 22 мм;
• пассатижи;
• молоток;
• съёмник — выпрессовщик типа «стакан»;
• линейка длиной не менее 20 см либо рулетка;
• приспособления для снятия колеса — домкрат, баллонный ключ, противооткатный башмак;
• ветошь, перчатки тканевые.

Правильный съёмник в виде стакана никогда не порвёт резиновый пыльник при выпрессовке пальца
Также заранее подготовьте новый шплинт, аэрозольную смазку WD-40 и щётку с металлическим ворсом, чтобы перед началом работ удалить с тяги налипшую грязь.

Почему наконечники принято менять, а не ремонтировать:

1. Качественные заводские детали изготавливаются неразборными, в гаражных условиях извлечь истёртый сухарь нереально — крышка шарнира плотно запрессована в корпус.
2. Разборные тяги, сделанные кустарным способом с помощью токарного станка, считаются ненадёжными. Причина – «слизанный» профиль резьбы внутри корпуса, под нагрузкой шаровой палец способен выдавить крышку и выскочить наружу.

В разборном наконечнике нижняя крышка держится на резьбе, нарезанной токарным станком

Подготовительный этап

Перед снятием наконечника выполните ряд подготовительных операций:

1. Зафиксируйте автомобиль на площадке и открутите нужное колесо. Чтобы организовать максимальный доступ к наконечнику, выверните руль вправо или влево до упора.
2. Очистите резьбовые соединения хомута и шарового пальца от грязи щёткой, обработайте аэрозолем WD-40.
3. Замерьте линейкой расстояние между центрами обоих наконечников тяги. Цель — в процессе замены обеспечить первоначальную длину рычага, иначе придётся корректировать угол схождения передних колёс.
4. Разогните и вытащите шплинт из корончатой гайки.

Инструкция по разборке

Демонтаж старой детали и установка нового наконечника производится в следующем порядке:

1. Ключом 13 мм ослабьте одну гайку стяжного хомута, находящуюся ближе к колесу. Вторую гайку не трогайте.
2. Ключом 22 мм открутите гайку крепления шарового пальца к цапфе.
3. Наденьте съёмник (допускается постукивание молотком) и вращайте ключом центральный болт, пока он не упрётся в шаровой палец и не выдавит его из проушины.
4. Рукой выверните наконечник из хомута, вращая против часовой стрелки.
5. Проверив наличие смазки внутри новой запчасти, закрутите её на место старого наконечника. Поворачивая шарнир и пользуясь линейкой, откорректируйте длину тяги.
6. Затяните крепление хомута, вставьте палец в цапфу и притяните гайкой. Поставьте и разогните шплинт.

Некоторые автолюбители вместо замера длины считают обороты при выкручивании наконечника. Данный способ не годится — длина резьбовой части на деталях разных производителей может отличаться на 2—3 мм. Мне пришлось столкнуться с такой проблемой лично — после замены машина стала забирать вправо и «подъедать» край шины. Вопрос решился на автосервисе — мастер отрегулировал угол схождения колёс.

Если вам не удалось отыскать съёмник, попробуйте выбить палец из проушины, ударяя по цапфе молотком. Способ второй: опустите колёсную ступицу на колодку, накрутите на резьбу пальца гайку и бейте по ней молотком через деревянную проставку.

Для выпрессовки пальца бить нужно точно по цапфе, дабы не заклепать резьбу

Выбивание — не лучший способ разборки соединения. Можно случайно заклепать резьбу, вдобавок удары передаются на подшипник ступицы. Лучше купите недорогой съёмник — он пригодится для замены других шарниров.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

Диагностика

Как убрать люфт руля на ВАЗ 2107? Вопрос довольно сложный. Ведь существует 2 вида этой проблемы:

• Осевой
  – проявляется при плохом соединении шлицов или проблемах с редуктором;
• Продольный
  , появляется при износе кронштейна.

Никакой особой проверки для определения наличия люфта не требуется. Вы поймете это сразу после его появления. Величина люфта на СТО проверяется специальным прибором – люфтомером. Но, такие приспособления встречаются в гаражах довольно редко. Поэтому, обычно пользуется другой способ. Для этого вам потребуется помощник. Он будет поворачивать руль, а вы должны отследить момент начала реакции (поворота) колес. Нормальный люфт не должен превышать 10°. Все, что выше, является признаком проблемы.

Как работает электроусилитель

Про замену редуктора заднего моста ваз 2107

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, который снижает усилие, необходимое для поворачивания колес. Причём работать он начинает одновременно с тем, как водитель поворачивает руль. Прибор способен снизить нагрузку, необходимую для поворачивания рулевого колеса, в 5,7 раза.

Другими словами, если вы до монтажа устройства прикладывали усилие в 20 кг, то после для аналогичного действия хватит всего лишь 3,5 кг. Этапы работы устройства:

1. При помощи датчика момента определяется, в каком направлении вращает руль водитель.
2. Блок управления позволяет считывать все данные, которые касаются частоты вращения двигателя и скорости движения автомобиля.
3. При помощи электродвигателя вращается карданный вал рулевого механизма. В итоге усилие, необходимое для поворота руля, уменьшается.

При помощи датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля. Если скорость мала, то вращать руль становится тяжелее. Поэтому блок управления понимает, что необходимо увеличить коэффициент усиления. И наоборот, если вы движетесь с большой скоростью, то усилие нужно меньшее прикладывать. Поэтому электрический усилитель руля не участвует в управлении.

Устранение

Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь. Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется. Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.

Читать дальше: Не работает бензонасос на уаз буханка

Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.

Типичные поломки

«Пятерка» может известить своего владельца о проблемах с рулевым управлением не только потерей управляемости и появлением ощутимых люфтов, но и стуками, которые появляются при повороте руля или пересечении неровностей. Чаще всего стучит рулевая колонка ВАЗ 2105, а именно какая-то из износившихся крестовин. Раньше находились умники, которые выпрессовывали крестовину и делали ее ремонт. Сегодня лучший выход — полная замена рулевого вала, вместе с карданом. Так надежнее, быстрее и разумнее. Замена занимает очень немного времени, буквально нужно выкрутить два болта. При покупке не стоит переживать, ведь размеры вала у всего семейства «классики» одинаковы.

Если стуки образуются в нескольких местах, то лучше всего поменять все управление полностью, включая рулевой редуктор. Тем более что сегодня предлагаются более качественные запчасти, чем стоят изначально. Например, у нового редуктора ВАЗ более удобная система смены масла и отсоединения сошек, с ним в будущем будет гораздо меньше проблем, чем со старым.

При выявлении повреждений пыльников или зазоров необходимо менять наконечники. Для их замены тоже понадобится специальный съемник. Некоторые владельцы «классики» раз в несколько лет перебирают рулевое управление, измеряют штангенциркулем износ пальцев и других деталей. Это дает уверенность, что машина в дальней поездке не подведет.

Более серьезные поломки — это деформации рычагов и тяг. Они случаются при наезде на препятствие, бордюр, лежачего полицейского на высокой скорости. Иногда очень трудно определить, требуется замена рулевой тяги или нет. Деформации нередко увидеть сложно, поэтому тоже приходится прибегать к измерительным инструментам. Опять же ремонт сводится к простой замене деформированных или изношенных деталей. Пытаться их выправить или восстановить нет никакого смысла.

Если при повороте управление не стучит, а хрустит, значит, рассыпался какой-то из подшипников. Он может находиться как внутри рулевой колонки, так и в редукторе. В обоих случаях замена является довольно сложной операцией, усилия для разборки нужны невероятные. Редуктор, конечно, стоит поменять целиком, а вот ремонт колонки лучше доверить мастерской. Стоит помнить, что после того, как произведен ремонт рулевого управления, необходимо отрегулировать развал и схождение колес.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Рулевое управление ВАЗ 2107

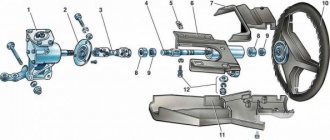

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Читать дальше: Сколько масла в редукторе

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

1. Водитель поворачивает руль.
2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
3. Червячный элемент вращается, перемещая двухгребневый ролик.
4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая сошка — деталь, посредством которой соединяется рулевая трапеция с рулевым редуктором.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

РЕМОНТ РУЛЕВОЙ КОЛОНКИ

Ваз 2107 настройка рулевого редуктора
Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

КАК СНЯТЬ РЕДУКТОР

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

1. Автомобиль устанавливают на подъёмник или смотровую яму.
2. Очищают пальцы рулевых тяг от загрязнений.
3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.
4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.
5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

ВИДЕО: ЗАМЕНА РУЛЕВОЙ КОЛОНКИ НА ПРИМЕРЕ ВАЗ 2106

КАК РАЗОБРАТЬ РЕДУКТОР

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

• стандартный набор ключей;
• головку на 30;
• съёмник сошки;
• тиски.

Работу проводят в следующем порядке:

1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.
2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.
4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.
5. Извлекают из редуктора вал тяги с роликом.
6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.
7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.
8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.
9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий. Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин

Все детали, которые имеют видимый износ, подлежат замене.

СБОРКА И УСТАНОВКА РЕДУКТОРА

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.
2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.
3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
5. Устанавливают вал короткой тяги.
6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.
