Самостоятельная регулировка карбюратора на ВАЗ 2107

Производительность двигателя зависит от качества и количества топливной–воздушной смеси, которая приготавливается специальным устройством — карбюратором. Карбюратор создает смесь и распределяет её равномерно цилиндрам. Смешивать смесь топлива с потоком воздуха можно разными способами. Например, бывают карбюраторы поплавковые и мембранно – игольчатые. Карбюраторы семейства ВАЗ, производства Димитровоградского завода (ДААЗ) относя к первому типу — поплавковые.

Правильная регулировка карбюратора ВАЗ 2107 – это прежде всего двигатель в рабочем состоянии и экономия топлива.

Типы карбюратора

Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:

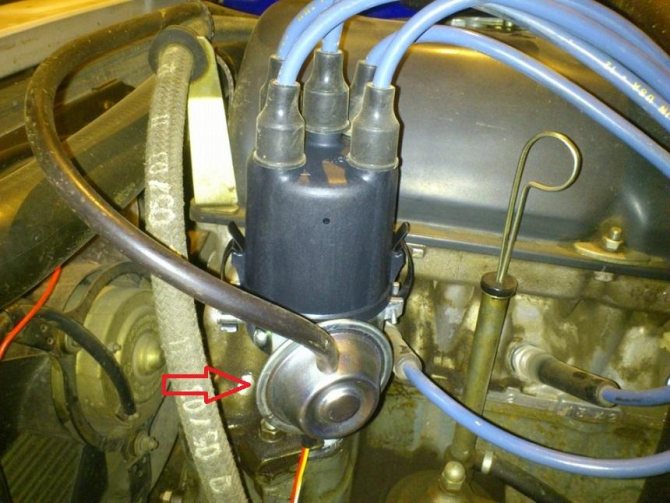

• Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.

• Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.

Узлы карбюратора, которые подлежат регулировке:

Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:

• затруднение при запуске двигателя, долгие «выстрелы»;
• вялый разгон автомобиля;
• всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
• повышенный расход бензина.

Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.

Внимание! Регулировку лучше производить на снятом карбюраторе. При регулировке карбюратора ВАЗ 2107 не используйте шерстяные и ворсистые ткани, а также не прочищайте жиклеры проволочкой, только продувайте.

В первую очередь регулируется поплавковая система, так удобнее.

Регулировка карбюратора ДААЗ 1107010 – общие требования к операции

Карбюратор 2107 регулируется по тем же самым принципам, что и любой другой карбюратор. Выполняется регулировка на базе стандартных тарировочных данных, содержащих все параметры, без которых невозможна качественная регулировка и настройка устройства. Данные процедуры специалисты советуют выполнять не менее одного раза в год (некоторые профи считают, что регулировка и настройка должны проводиться каждое полугодие, если автомобиль эксплуатируется достаточно напряженно).

Квалифицированное обслуживание карбюратора состоит из следующих этапов:

• тщательный осмотр устройства снаружи, его чистка и мойка;
• визуальная проверка всех узлов и компонентов на предмет их изношенности;
• очистка и промывка поплавка, системы холостого хода, сетчатого фильтра (проверять его на работоспособность, кстати, требуется не реже, чем каждые 30 тысяч километров пробега «семерки»), пускового механизма, жиклеров.

После этого можно приступать непосредственно к регулировке всех вышеуказанных узлов.

Регулировка уровня топлива в поплавковой камере

Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.

В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».

Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.

Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).

Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.

Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.

Как функционирует карбюратор «Озон»

Без понимания принципа действия дозирующего устройства заниматься его серьёзным ремонтом и регулировкой нельзя. Максимум — настроить уровень топлива в камере, почистить сеточку и жиклёр СХХ, вкрученный снаружи корпуса. Чтобы устранять более глубокие проблемы, стоит изучить алгоритм работы агрегата, начиная с холодного запуска мотора.

1. Водитель до конца вытягивает рукоятку пускового устройства, верхняя заслонка полностью закрывает поступление воздуха в первичную камеру. Одновременно приоткрывается первый дроссель.
2. При вращении стартера поршни втягивают чистый бензин без добавления воздуха — двигатель запускается.
3. Под воздействием разрежения мембрана приоткрывает верхнюю заслонку, освобождая путь воздуху. В цилиндры начинает подаваться топливовоздушная смесь, иначе мотор заглохнет от переобогащения.
4. По мере прогрева автолюбитель утапливает рукоятку «подсоса», дроссель закрывается и горючее начинает поступать в коллектор из отверстия холостого хода (находится под дроссельной заслонкой).

Сразу после запуска мотора мембрана оттягивает заслонку и открывает зазор для прохода воздуха

Когда двигатель и карбюратор полностью исправны, холодный мотор заводится без нажатия педали газа. После включения зажигания срабатывает электроклапан холостого хода, открывающий отверстие в топливном жиклёре.

На холостых оборотах топливовоздушная смесь поступает в коллектор через каналы и жиклёры СХХ, основные дроссели плотно закрыты. В эти протоки встроены регулировочные винты качества и количества. Когда открываются основные дроссели и включается в работу главная дозирующая система, положение винтов не играет роли — горючая смесь подаётся в мотор напрямую через камеры.

На холостых оборотах топливная смесь поступает в коллектор через нижнее отверстие, расположенное под дросселем

Чтобы начать движение, водитель включает передачу и нажимает педаль акселератора. Картина топливоподачи меняется.

1. Открывается первичная дроссельная заслонка. За счёт разрежения воздух и бензин всасываются через главные жиклёры, смешиваются в эмульсионной трубке и направляются в диффузор, а оттуда — в коллектор. Система холостого хода функционирует параллельно.
2. При дальнейшем наращивании оборотов коленчатого вала разрежение в приёмном коллекторе возрастает. По отдельному каналу вакуум передаётся к большой резиновой мембране, которая посредством тяги открывает второй дроссель.
3. Чтобы в момент открытия вторичной заслонки не возникало провалов, часть топливной смеси подаётся в камеру по отдельному каналу переходной системы.
4. Для динамичного разгона водитель резко нажимает педаль газа. Срабатывает насос-ускоритель — тяга воздействует на диафрагму, выталкивающую бензин к носику распылителя. Тот выдаёт мощную струю внутрь первичной камеры.

После открытия дросселя топливная смесь поступает в коллектор через главный диффузор

Когда педаль нажата «в пол» и оба дросселя полностью открыты, производится дополнительная подпитка мотора топливом через трубку эконостата. Она тянет горючее напрямую из поплавковой камеры.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов из семейства 1107010 срабатывает при частоте 1500 оборотов двигателя.

Немного теории о пусковом устройстве

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Срабатывает телескопическая тяга;
• Тяга поворачивает воздушную заслонку.
• Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
• Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Рисунок 1

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

Рисунок 2

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

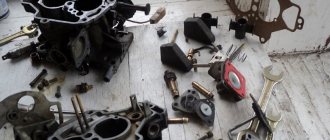

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.

Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

Видео: Карбюратор Озон 2107-1107010

Корпус

Следующий этап – очистка и дефектовка корпуса:

1. Демонтируем вакуумный привод заслонки второй камеры.
2. Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
3. Отсоединяем ускорительный насос вместе с диафрагмой.
4. Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
5. Откручиваем распылитель ускорительного насоса.
6. Выкручиваем перепускной жиклер ускорителя.
7. Отвинчиваем электромагнитный клапан холостого хода.
8. Извлекаем диффузоры.
9. Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
10. Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб. При обнаружении изгиба корпус замените или выровняйте.
11. Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
12. Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
13. Проверяем плотность посадки диффузоров.
14. Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
15. Заменяем прокладку.

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки. Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Как выставить обороты холостого хода

Сначала убедитесь, что правильно настроена система зажигания, все провода в порядке и двигатель прогрет до рабочей температуры.

Для этого:

1. Поверните винт «качества смеси» (против часовой стрелки) до максимальных оборотов, при этом смесь обогатится топливом;

1. Поверните «количество» против часовой стрелки, при этом обороты еще должны повысится.

1. Выполните проверку «качеством», можно ли ещё прибавить обороты.

Смысл данной операции заключается в том, чтобы завернуть винт «качества» при отвернутом «количестве» до 850-900 оборотов в минуту.

Определить обороты можно по тахометру на приборной панели, а при навыке – на слух.

Карбюратор Солекс ВАЗ2107, как сделать регулировку поплавковой системы своими руками

Что бы отрегулировать поплавковую камеру, необходимо произвести такие действия:

1. Проверяем позицию поплавка и обращаем внимание на форму крепежного кронштейна — если он деформировался, его нужно выровнять. Это довольно важно, так как в ином случае поплавок не будет нормальным образом погружаться в камеру.
2. Настраиваем при закрытом игольчатом клапане. Необходимо открыть крышку поплавковой камеры и отодвинуть его в сторону. Далее аккуратно дергаем язык кронштейна. Вы должны сделать так, чтобы между поплавком и прокладкой крышки было расстояние шесть или семь миллиметров. После погружения расстояние должно быть примерно один или два миллиметра. Если оно значительно больше, необходимо произвести замену иглы.
3. Когда игольчатый клапан открыт, между поплавком и иглой расстояние должно быть около пятнадцати миллиметров.

Стоит отметить, что для выполнения данных действий снимать карбюратор с мотора необязательно.

Регулировка привода воздушной заслонки

Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.

Выше показаны положения заслонки при вытянутом и утопленном «подсосе».

Для регулировки привода делаем следующее:

1. утопите «подсос»;
2. Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
3. Затяните винт;
4. Проверьте ход заслонки.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без посторонней помощи. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Источник ru.megasos.com prosedan.ru vipwash.ru mylada.net make-1.ru

Регулировка привода дроссельной заслонки

При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.

Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.

1. Утопите полностью «подсос» (привод воздушной заслонки).

1. Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.

1. Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.

После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.

Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.

↑ Схема привода управления карбюратором 2107-1107010

1 — рукоятка тяги управления воздушной заслонкой; 2 и 17 — уплотнители; 3 — тяга привода воздушной заслонки; 4 и 14 —возвратные пружины; 5 — винт крепления возвратной пружины; 6 — поперечная тяга; 7 — промежуточный рычаг; 8 — продольная тяга; 9 — скоба крепления тяги; 10 — кронштейн крепления валика; 11 и 13 — рычаги; 12 — валик; 15 — стопорная шайба; 16 — педаль управления дроссельными заслонками.
