Ремонт ГАЗ 3110 (Волга) : Механизм рулевого управления с гидроусилителем

В рулевом механизме со встроенным гидроусилителем взамен ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, соединенный с поршнем-рейкой, установленый на двух упорных подшипниках, преднатяг которых регулируется гайкой.

В картере рулевого устройства пpоизведен цилиндр гидроусилителя, в котором по винту передвигается поршень-рейка. Поршень пpоизведен вместе с шариковой гайкой и содержит зубья, входящие в зацепление с зубьями сектора вала сошки. Поршень делит цилиндр на две полости. При неподвижном рулевом колесе напор в них одинаковое. В зависимости от направления вращения рулевого колеса, соответствующая углубление цилиндра соприкасается через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей.

Напор жидкости (масла) в гидросистеме рулевого усилителя образовывает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленый на передней части двигателя.

В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером наиболее 45 мкм.

Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов.

В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами.

Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой. Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями. Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

Гидравлическая система рулевого управления с усилителем

1 – кронштейн бачка; 2 – бачок; 3 – хомут крепления бачка; 4 – хомуты шлангов; 5 – отводящий шланг (низкого давления); 6 – нагнетающий шланг (высокого давления); 7 – болт-штуцер; 8 – регулировочная гайка; 9 – рулевой механизм; 10 – крышка; 11 – регулировочный винт; 12 – карданный шарнир; 13 – уплотнитель; 14 – контргайка; 15 – сошка; 16 – кронштейн насоса; 17 – насос; 18 – ремень привода насоса; 19 – всасывающий шланг. Волга ГАЗ 3110, 310221 гидроусилитель устройство ремонт Прокачка гидросистемы рулевого управления порядок Осуществления Прокачиваем гидросистему рулевого управления для удаления из нее воздуха, попавшего туда после замещения масла, фильтра и других работ, соедененных с нарушением герметичности конфигурации. Признаки присутствия воздуха: подклинивание рулевого колеса при резком изменении направления его вращения, пена в бачке. Вывевшиваем передние колеса, доливаем масло в емкость до нормы. Поворачиваем рулевое колесо 5–10 раз до крайнего положения в обе стороны. Если масло из конфигурации было слито, то дабы ускорить заполнение гидросистемы рулевого управления маслом – ключом “на 10” выворачиваем клапан из крышки рулевого механизма, поворачиваем 3–4 раза рулевое колесо в обе стороны, монтируем клапан на область и доливаем масло. При среднем положении рулевого колеса запускаем силовой агрегат на 10–15 с, рулевое колесо при этом не вращаем. Заглушив двигатель, доливаем масло. Запускаем силовой агрегат и на холостом ходу плавно поворачиваем рулевое колесо по очереди, в обе стороны, до ограничения но не задерживая его в крайних положениях. После того как прекратится выделение пузырьков в масляном бачке – останавливаем силовой агрегат. Доливаем масло, проверив его высота по щупу. Волга ГАЗ 3110, 310221 гидроусилитель устройство ремонт Следующая страница»»»»»»

1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21. 22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40. 41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60. 61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79. 80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99. 100.101.102.103.104.105.106.107.108.109.110.111.112.113.114. 115.116.117.118.119.120.121

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

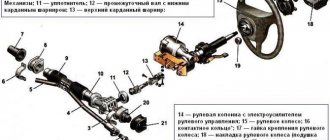

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Вернуться к оглавлению

Ремонт рулевого механизма «Волга»

Установить автомобиль на стояночный тормоз

Установить упоры под задние колеса

Ослабить болты крепления переднего левого колеса.

Приподнять и установить на опоры переднюю часть автомобиля.

Отвернуть болты и снять колесо.

Со стороны ниши колеса снять с брызговика левого колеса грязезащитный чехол, поддев отверткой пистоны его крепления.

Изнутри салона отвернуть гайку 1 крепления, вынуть клин 2 и отсоединить вал червяка механизма рулевого управления от карданного шарнира 3.

Предварительно пометив взаимное положение вала 1 сошки и сошки 2 рулевого управления, отвернуть гайку крепления и спрессовать сошку с вала.

Отвернуть четыре болта крепления и снять механизм рулевого управления.

При этом рекомендуется промаркировать болты, так как они разной длины

Разборка

1. Очистить картер рулевого механизма от грязи.

2. Слить масло из картера рулевого механизма через заливное отверстие, отвернув пробку.

Желательно это делать сразу после поездки.

3. Зажать картер рулевого механизма в тисках за прилив для крепления картера к кузову и установить ролик в среднее положение, повернув его вал 1.

Отвернуть колпачковую гайку 2.

4. Снять стопорную шайбу 1 с прокладкой.

Вывернуть регулировочный винт 2.

Отвернуть четыре болта 3 крепления и снять боковую крышку 4 с валом сошки в сборе и прокладку.

Перед снятием вала сошки тщательно очистить его нижний конец во избежание попадания грязи в картер.

5. Снять с вала 1 сошки боковую крышку 3 вместе с подшипником 2.

Выпрессовать при необходимости из боковой крышки подшипник.

6. Отвернуть по четыре болта 1 крепления верхней 2 и нижней 3 крышек картера и снять крышки вместе с пакетами регулировочных прокладок.

7. Вынуть червяк вместе с роликовыми подшипниками из картера.

8. Вынуть при необходимости сальники из картера и верхней крышки.

Осмотр и дефектовка деталей механизма рулевого управления

1. Проверить картер рулевого механизма.

В случае обнаружения трещин и сколов картер необходимо заменить.

2. Если обнаружен износ втулок вала сошки (вал имеет боковой люфт), необходимо заменить втулки или картер с втулками в сборе. 3.

Проверить червяк и ролик.

При обнаружении выкрашивания, трещин и вмятин дефектные детали заменить.

4. Подшипники вала сошки и червяка с валом не должны иметь питтинга, раковин и видимого износа на поверхностях качения.

5. Если в процессе эксплуатации были замечены следы подтекания масла, необходимо заменить сальники, установленные в картере и верхней крышке.

Сборка

1. Сборку механизма рулевого управления проводят в порядке, обратном разборке.

Стопорную шайбу 1 установить выступом в паз регулировочного винта 2, зафиксировав тем самым винт.

Сама стопорная шайба фиксируется штифтом 3.

Осевой люфт червяка недопустим.

Устранение люфта проводят подбором по толщине пакета регулировочных прокладок под переднюю крышку картера, обеспечивающего преднатяг подшипников.

При этом момент проворачивания вала червяка должен быть в пределах 0,4–0,8 Нм (0, 04–0,08 кгс·м).

Залить в картер 0,4 л масла ТАД 17.

Установка

Устанавливают механизм рулевого управления в порядке, обратном снятию.

При этом гайки крепления механизма к лонжерону затягивают моментом 50–60 Нм (5,0–6,0 кгс·м).

Сошку на вал необходимо установить в соответствии с метками.

При соединении вала червяка с карданным подшипником надо выставить передние колеса и рулевое колесо в положение движения автомобиля по прямой.

После установки механизм отрегулировать.

Регулировка механизма рулевого управления

1. Установить рулевое колесо в положение движения автомобиля по прямой. При этом двигатель должен быть заглушен.

2. Отвернуть колпачковую гайку 1 и снять стопорную шайбу 2.

3. Слегка поворачивая по часовой стрелке регулировочный болт с помощью шестигранника 1, добиться того, чтобы свободный ход рулевого колеса не превышал 17 мм.

Величину свободного хода измеряют на ободе колеса.

4. После регулировки заполнить шестигранную полость регулировочного болта смазкой Литол–24.

Установить стопорную шайбу выступом в паз регулировочного винта и завернуть колпачковую гайку.

5. Сделать пробную поездку и проверить правильность регулировки механизма рулевого управления в движении.

Если передние колеса при выходе из поворота вялы, необходимо вывернуть (против часовой стрелки) регулировочный болт на 1–2 паза стопорной шайбы и снова подрегулировать механизм рулевого управления.

В случае невозможности добиться требуемого результата механизм рулевого управления надо отремонтировать или заменить.

Разборка

1. Установить замок зажигания с помощью ключа в положение «0», отключив тем самым противоугонное устройство.

2. Зажать в тисках рулевую колонку за проушины трубы рулевой колонки.

Снять с обоих концов вала рулевой колонки стопорные кольца 1, шайбы 2 и втулки 3.

3. Выпрессовать вал рулевой колонки из трубы, ударяя по нижнему концу вала молотком 1 через деревянную оправку 2

4. Верхний подшипник рулевой колонки снять с вала, а нижний вынуть из трубы.

5. При необходимости отвернуть два болта крепления и снять замок зажигания с противоугонным устройством в сборе.

Осмотр и дефектация деталей рулевой колонки

1. Установить замок зажигания с помощью ключа в положение «0», отключив тем самым противоугонное устройство.

2. Зажать в тисках рулевую колонку за проушины трубы рулевой колонки.

Снять с обоих концов вала рулевой колонки стопорные кольца 1, шайбы 2 и втулки 3.

3. Выпрессовать вал рулевой колонки из трубы, ударяя по нижнему концу вала молотком 1 через деревянную оправку 2.

4. Верхний подшипник рулевой колонки снять с вала, а нижний вынуть из трубы.

Сборку рулевой колонки проводят в порядке, обратном разборке.

Установка

1. Устанавливают рулевую колонку в порядке, обратном снятию. Не забудьте при этом установить втулки между крепежными проушинами рулевой колонки и кронштейном.

Моменты затяжки резьбовых соединений крепления рулевой колонки к кронштейну 12–18 Нм (1,2–1,8 кгс·м), гайки крепления вилки карданного шарнира – 18–25 Нм (1,8–2,5 кгс·м).

5. При необходимости отвернуть два болта крепления и снять замок зажигания с противоугонным устройством в сборе.

Рулевое управление ГАЗ 3110 Волга

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
3. Рулевое управление

5.0 Рулевое управление Механизм рулевого управления «глобоидального» типа с передаточным числом 19,1. Картер механизма алюминиевый. Червяк напрессован на вал. Опорами вала являются два роликовых конических подшипника. Задний подшипник запрессован в картер до упора в буртик задней крышки, а посадка переднего подшипник…
5.1. Рулевое колесо (Категория). Список материалов смотрите внутри…

5.2. Рулевая колонка (Категория). Список материалов смотрите внутри…

5.3. Механизм рулевого управления (Категория). Список материалов смотрите внутри…

5.4. Рулевая трапеция (Категория). Список материалов смотрите внутри…

5.5. Шаровые шарниры рулевой трапеции (Категория). Список материалов смотрите внутри…

5.6. Маятниковый рычаг (Категория). Список материалов смотрите внутри…

5.7. Шаровой шарнир маятникового рычага (Категория). Список материалов смотрите внутри…

5.8. Механизм рулевого управления с гидроусилителем (Категория). Список материалов смотрите внутри…

5.9 Возможные неисправности рулевого управления. Причина неисправности Метод устранения Радиальное перемещение вала рулевого управления, ощущаемое на рулевом колесе Износ подшипников вала рулевого управления Заменить подшипники Ослабление затяжки болтов крепления рулевой колонки Затянуть болты Увеличенный свобо…
